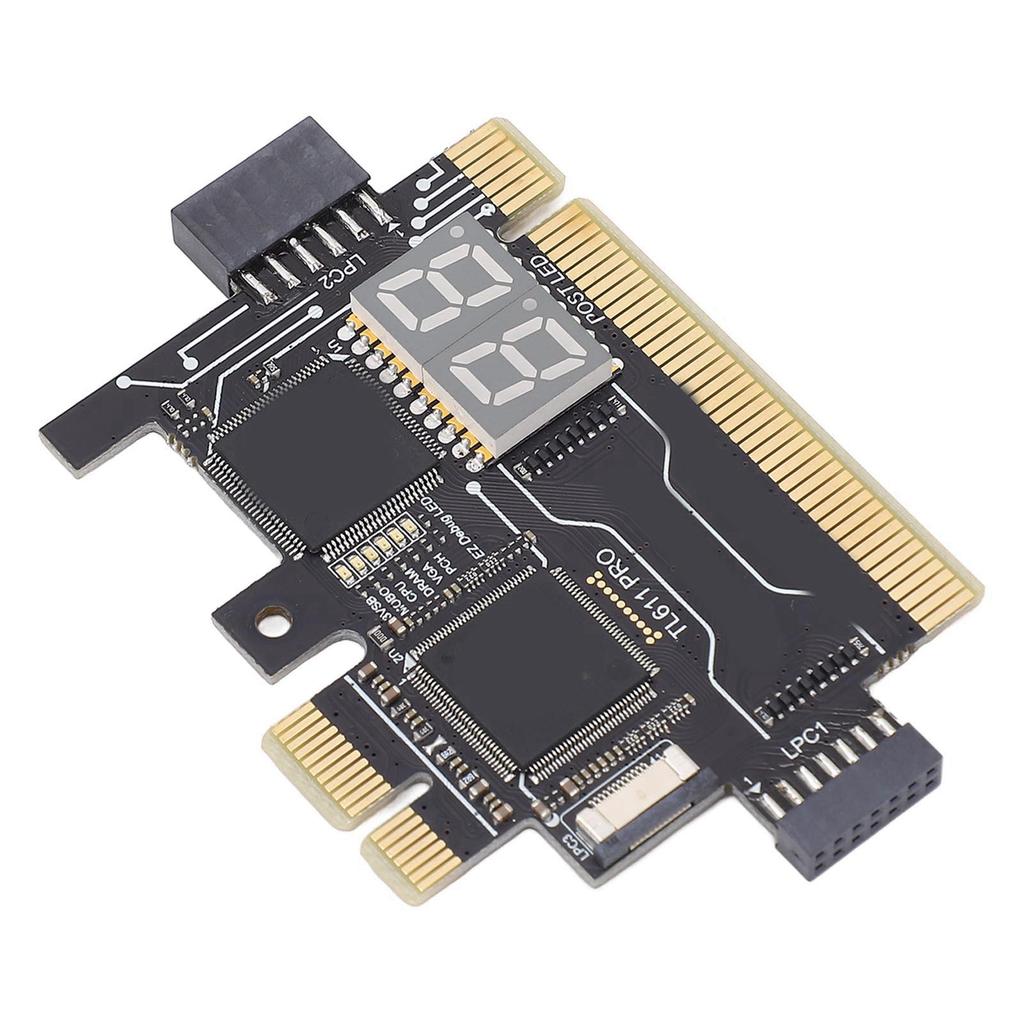

Caractéristique:
1. COMPATIBILITÉ: La carte de diagnostic de la carte mère TL611 Pro prend en charge PCI E, mini PCI E et LPC. Il est compatible avec tous les emplacements PCI.
2. FACILE À UTILISER: La carte de diagnostic de la carte mère a un taux de reconnaissance élevé et identifie automatiquement les modules d'alimentation, ce qui la rend simple et conviviale.
3. MULTI FONCTIONNALITÉ: La carte de débogage de la carte mère peut détecter plusieurs canaux et des indicateurs LED, fournissant des informations sur l'état de l'alimentation, de la carte mère, du processeur, de la mémoire, de la carte vidéo et du disque dur.
4. PERFORMANCES FIABLES: La carte de diagnostic de carte mère TL611 Pro est conçue pour fournir des informations de diagnostic précises et fiables, aidant les utilisateurs à résoudre les problèmes de leurs systèmes informatiques efficacement.
5. APPLICATION LARGE: Le kit de carte de débogage de carte mère est adapté pour Asus, pour HP, pour MSI, pour Gigabyte et d'autres marques, ce qui en fait un outil polyvalent pour divers modèles d'ordinateurs.
spécification:
Type d'élément: Carte de débogage polyvalente
Matériel: PCB
Couleur du produit: Noir
Interface de produit: PCI E, LPC
Marques prises en charge: Applicable pour Asus, pour HP, pour MSI, pour Gigabyte, etc.
Taille du produit: Environ. 84 x 56 mm 3,31 x 2,2 po

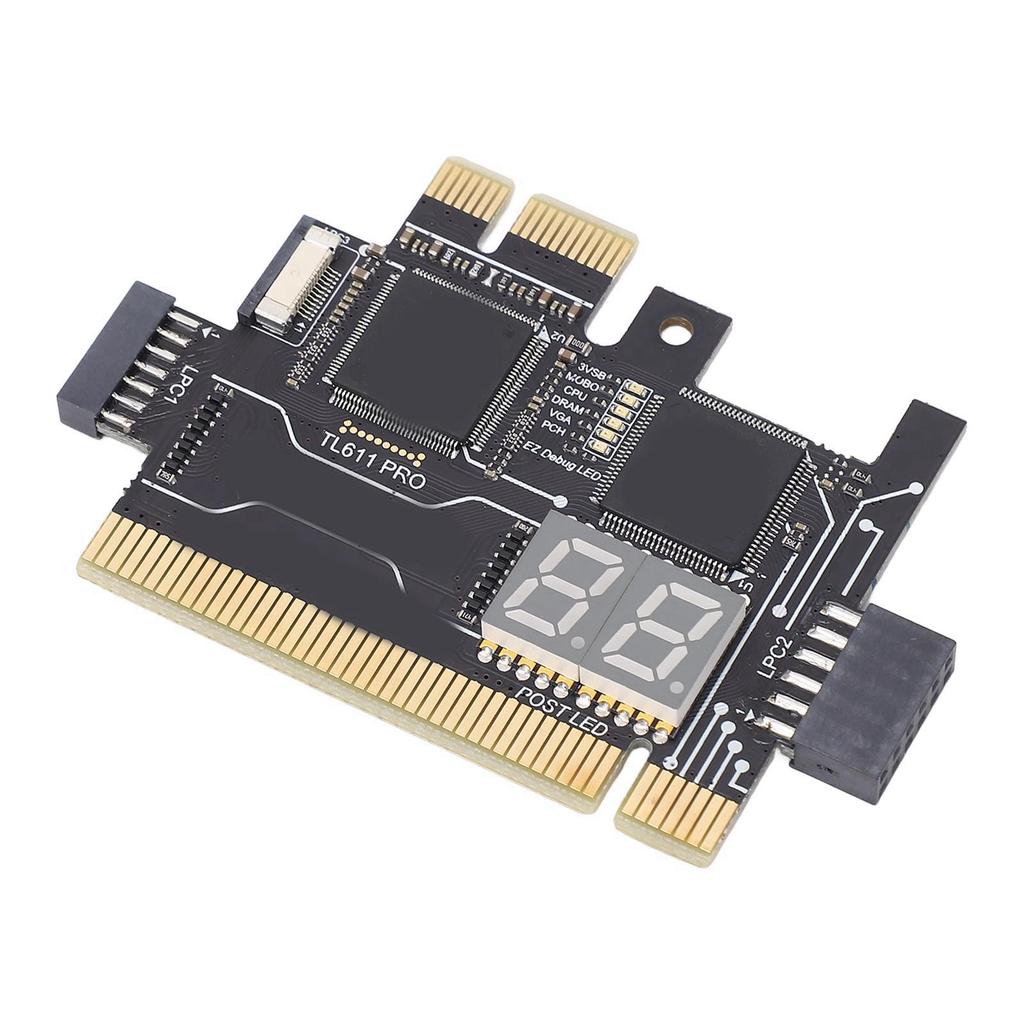

La carte de diagnostic a les réglages suivants:
01, Canal haute vitesse partagé LPC1 = Connecter la barre de broches 2.0 de la carte mère et le bloc-notes pour MINI PCIE.
02, Canal haute vitesse PCI = Prise en charge de tous les emplacements PC.
03, Canal haute vitesse partagé LPC2 = Connecter la rangée de broches large 2.54 de la carte mère et SPI ultra micro.
04, Canal haute vitesse PCIEX1 = Peut tester pour Gigabyte sans carte mère PCI.
05, Canal partagé haute vitesse LPC3 = Connecter l'ordinateur portable pour MINI PCIE, pour carte de conversion A DEBUG, pour ASUS DEBUG CON, pour EC DEBUG.
06, indicateur d'alimentation 3VSB pour vérifier si l'alimentation est normale.
07, Indicateur de carte mère, vérifiez si la carte mère est normale.
08, Indicateur CPU, vérifiez si le module CPU est normal.
09, Indicateur de mémoire DRAM, vérifiez si le module mémoire est normal.
10, Indicateur de carte graphique VGA, vérifiez si le module de carte graphique est normal.
11, Indicateur du chipset Southbridge, vérifiez si le module Southbridge est normal.
12, Attachez un cordon doré ou prenez un porte-clés.
13, point décimal DP, affichage du signal CLK.
.

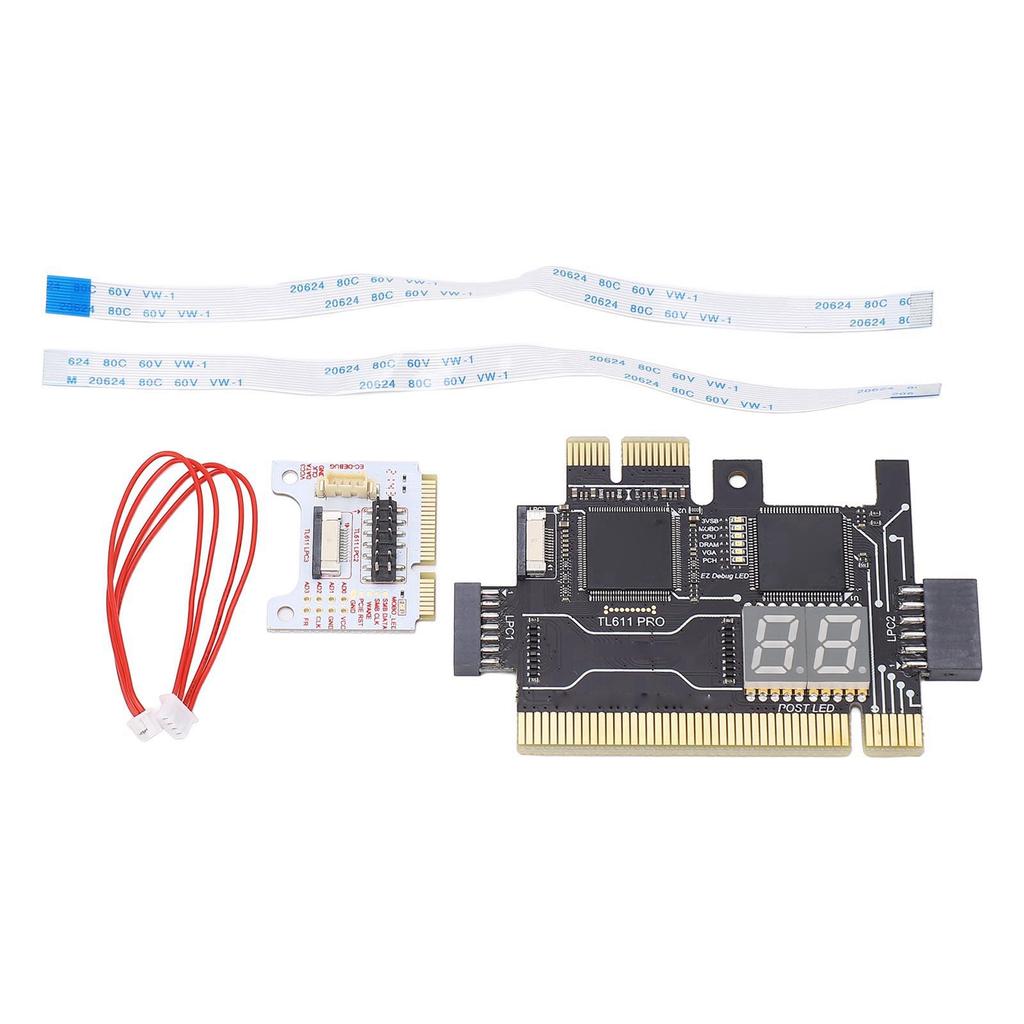

Liste de colis:
1 x carte de Diagnostic
1 x câble de connexion
1 x adaptateur carte
2 x câble plat
