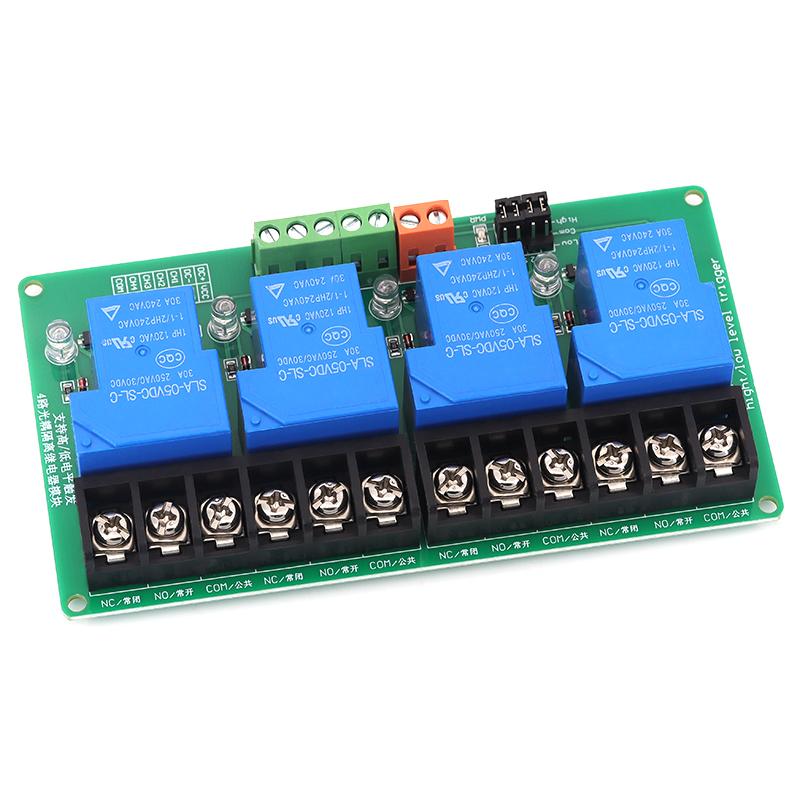

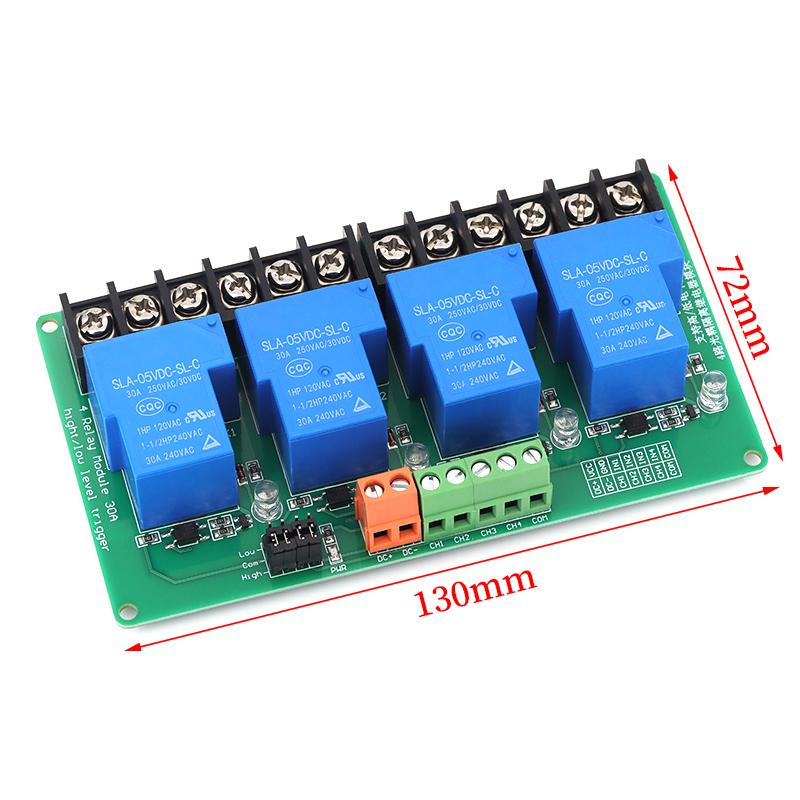

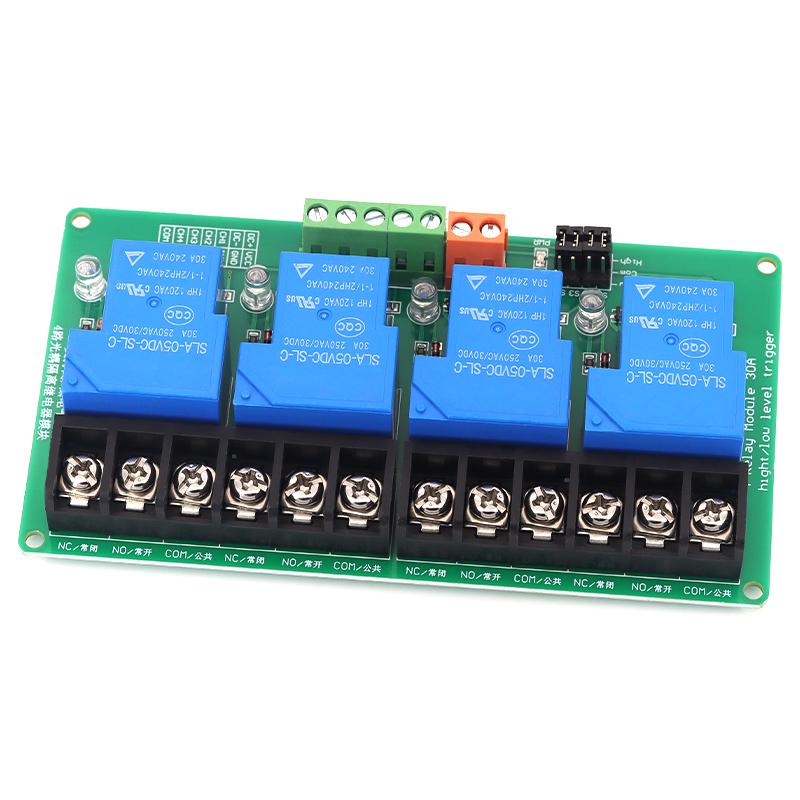

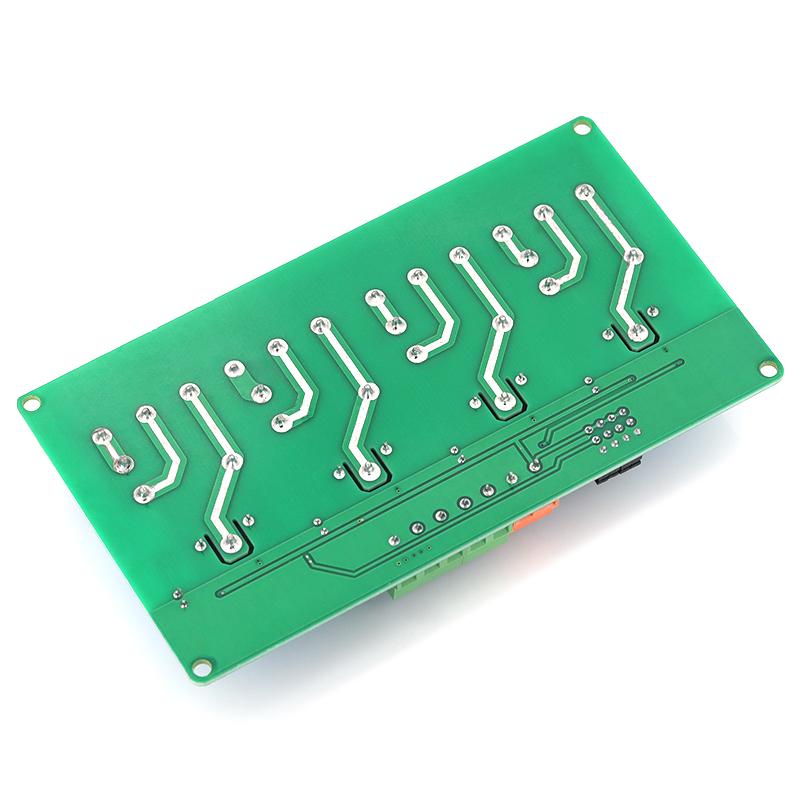

SPS 4-Kanal Relais Erweiterungsplatine 4CH 30A Relais DC5V 12V 24V High-Low Pegel Signal Trigger Steuermodul

EU-Niederspannungsspannung : Kleinspannung: Unter 50 V Wechselstrom oder 75 V Gleichstrom Laststrom : 30A Hochbesorgniserregende Chemikalie : keiner Markenname : Stlxy Stromspannung : 5V 12V 24V Ursprung : Festlandchina Energiequelle : DC

Beschreibung: 1. Das Modul verwendet ein echtes, hochwertiges 30A-Relais, die maximale Last der Schließerkontakt-Schnittstelle: Wechselstrom 250 V/30 A, Gleichstrom 30 V/30 A. 2. Mit Patch-Optokoppler-Isolation, starker Treibfähigkeit, stabiler Leistung: Triggerstrom 5mA. 3. Die Betriebsspannung des Moduls ist 5V, 12V, 24V zur Auswahl. 4. Das Modul kann per Jumper auf High-Level- oder Low-Level-Trigger eingestellt werden. 5. Benutzerfreundliches Interface-Design, alle Schnittstellen können direkt über die Anschlussklemmen verbunden werden, sehr praktisch. Produktparameter Statischer Strom: 5MA Maximaler Strom: 50MA/80MA/190MA Auslösestrom: 2-4 mA Relais-Version: 5 V/12 V/24 V Laststrom: 30A Lastspannung: DC30V oder AC250V Es kann eine maximale AC-Last von 250V, 10A und eine maximale DC-Last von 30V, 30A steuern. Beschreibung der Benutzeroberfläche 1.DC+ : Modul Gleichstromversorgung positive Elektrode (Berührungsspannung positiv) 2. DC- : Modul DC Stromversorgung negativ (Trigger-Anschlussspannung negativ) 3.IN: Signal-Trigger-Klemme (Die Standard-Triggerspannung ist die gleiche wie bei der Stromversorgung) 4. Wählen Sie den Hoch-/Niedrigpegel-Auslösemodus. Wenn der Jumper am Ende angeschlossen wird, wird der IN-Eingang auf niedrigem Pegel ausgelöst, und wenn er am H-Ende angeschlossen wird, wird er auf hohem Pegel ausgelöst. 5. Normal geschlossenes Ende (NC) : Normalerweise geschlossener Kontakt des Relais 6. Gemeinsames Ende (COM) : Der gemeinsame Anschluss des Relais 7. Normaler Start (NEIN) : Das Relais ist normalerweise offen

4-Kanal-Relaismodul, jeder Kanal mit einer Kontaktbelastbarkeit von bis zu 30A. Spulenversorgung optional: DC5V, DC12V, DC24V. Jumper-wählbarer High-Level- oder Low-Level-Trigger, kompatibel mit SPS-, MCU-, Arduino-, STM32-Signalen. Integrierte Optokoppler-Isolation zur Unterdrückung von Störungen und zum Schutz der Haupsteuereinheit. Unabhängige LED-Anzeige für den Betriebsstatus jedes Kanals. Geeignet für die intelligente Haushaltsmodifikation, kleine SPS-Industriesteuerung, Automatisierungs-DIY-Projekt. Notiz: Nennkontakstrom nicht überschreiten; Ein Freilauf-Dämpfungskreis wird für induktive Lasten empfohlen. Etikette:Ja
