Hochbesorgniserregende Chemikalie : keiner
Batterie enthalten : Nein
Körpermaterial : Kunststoff
Bluetooth : Jawohl
Paket : Jawohl
Bildschirm : Nein
Stil : tragbar
Art : AM / FM
Funktion : Keiner
Markenname : occkic
Ursprung : Festlandchina
Zertifizierung : EG
Merkmale:
1. Die Schaltung ist einfach. Es werden nur gängige Transistoren und kapazitive Sensorkomponenten verwendet, ohne dass ein Audiotransformator erforderlich ist, was die Herstellung erleichtert.;
2. Gute Klangqualität. Innerhalb der Nennreichweite ist die Klangqualität nahe am UKW-Radio, mit einem guten Signal-Rausch-Verhältnis, besonders wenn sie von einem Repeater empfangen wird, ist der Effekt nicht wesentlich anders als beim direkten Abspielen von modulierten Signalen.;
3. Ohne die Notwendigkeit einer externen Antenne (Mittelwelle erfordert zehn Meter), Der Empfänger wird vollständig vom Magnetfeld beeinflusst, das von der Magnetstange abgestrahlt wird, was einfach zu implementieren ist und eine relativ kurze Übertragungsdistanz hat.;
4. Mehrere Schnittstellen, ausgestattet mit Wellenform-Prüfklemmen, Audiobuchsen, externen Strombuchsen usw., für einfache Bedienung und Funktionserweiterung;

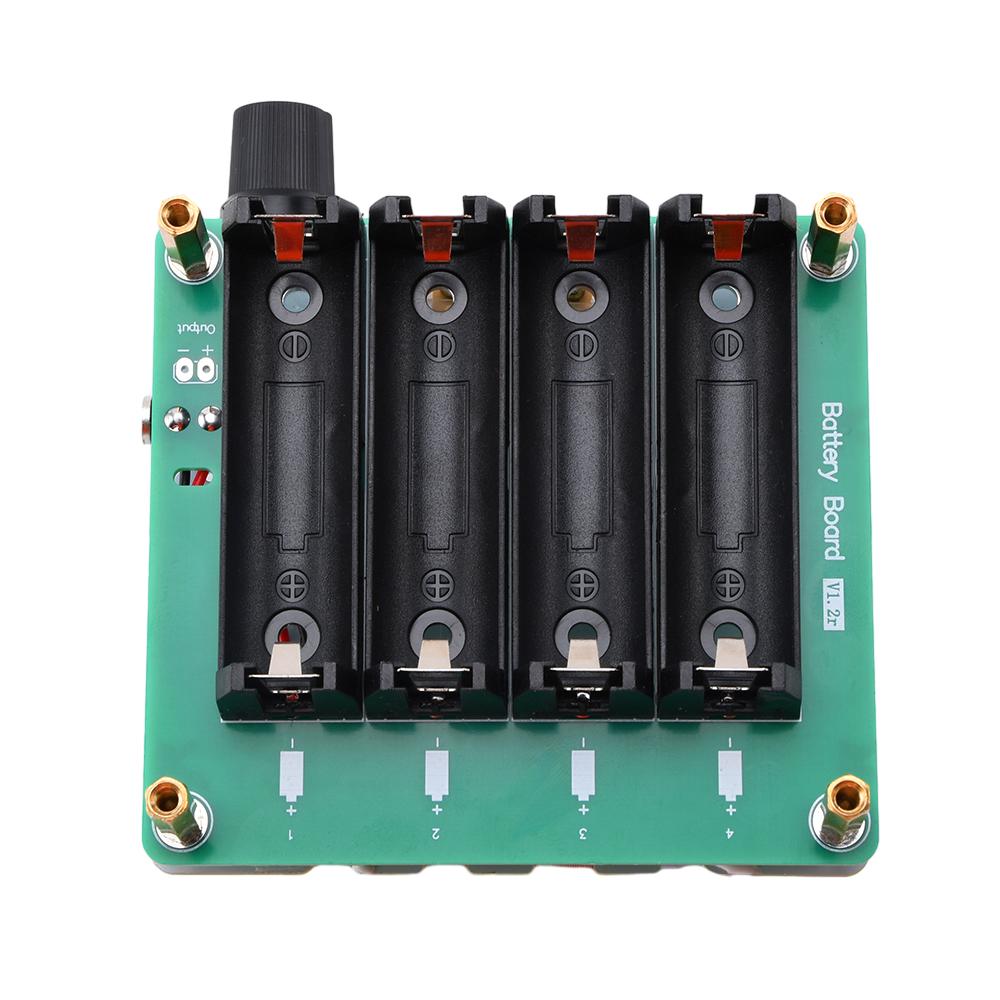

5. Es kann an eine externe Stromquelle angeschlossen und auch mit einer Batterie für den unabhängigen Einsatz ausgestattet werden.

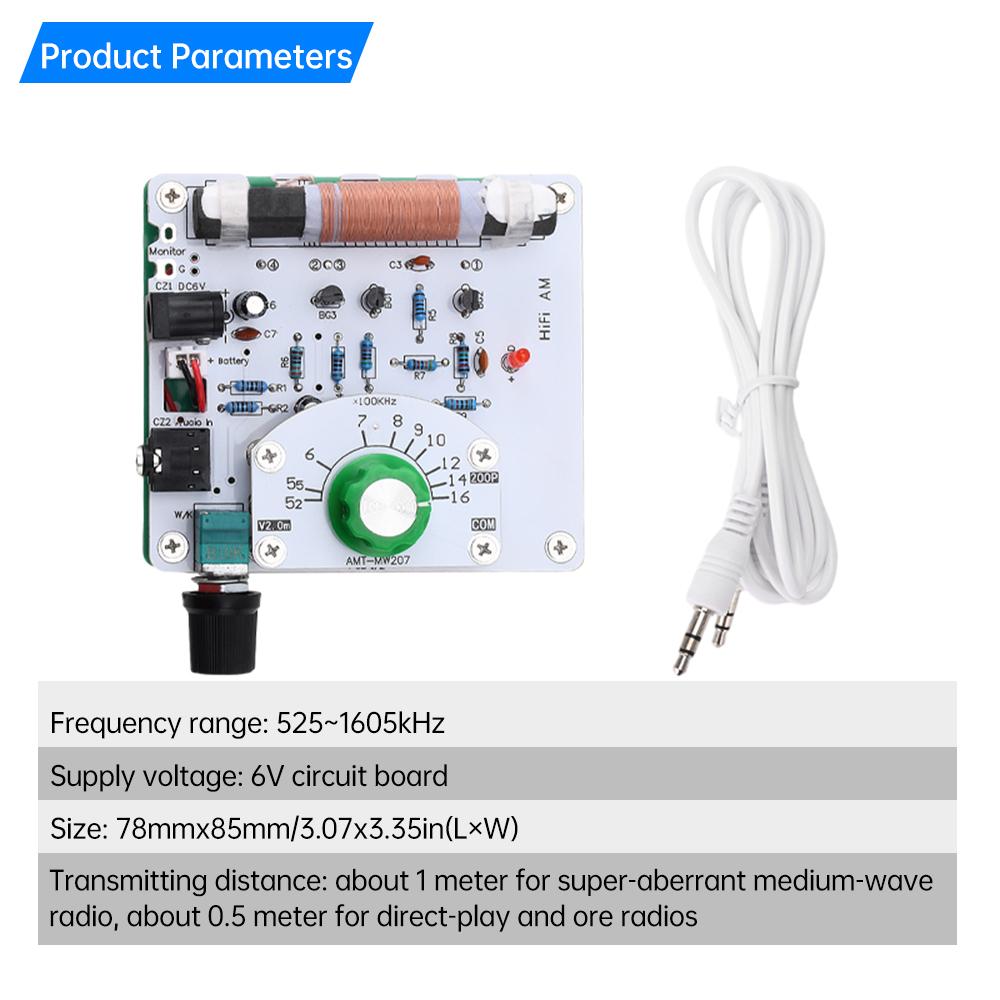

Parameter:
Frequenzbereich: 525~1605kHz
Versorgungsspannung: 6V
DC-Stromschnittstelle: 5,5 * 2,1 mm
Leiterplattengröße: 78mm x 85mm (Länge x Breite)
Übertragungsdistanz: ca. 1 Meter für Superhet-Mittelwellenradio, ca. 0,5 Meter für Direkt- und Detektorempfänger
Paket enthalten:
1X Modul
1x 3,5-mm-Kopfhörersignalkabel
Produkteinführung:

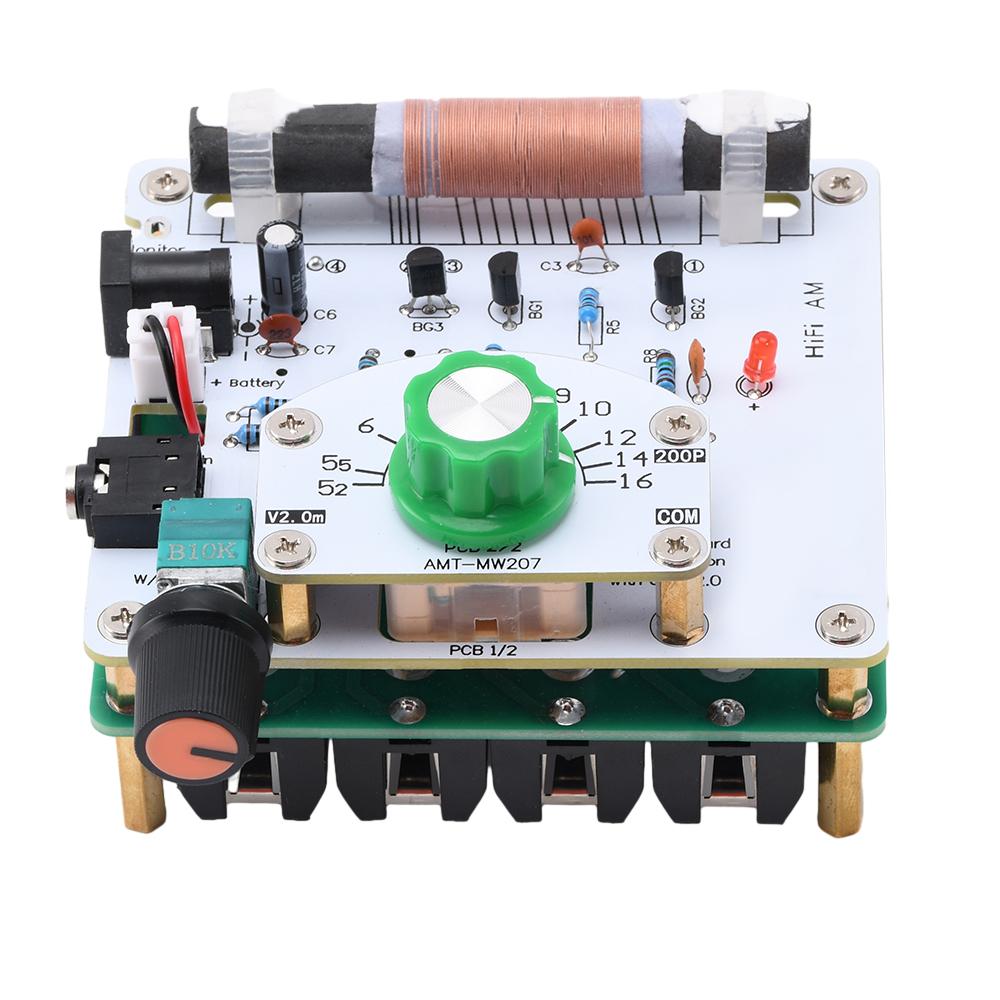

1. Dieses Kit verwendet vollständig diskrete Schaltungskomponenten, was es besonders gut für Schüler zum Erlernen von Funktionsprinzipien sowie für die praktische Herstellung und Prüfung geeignet macht.;
2. Variable Kondensatoren verwenden Doppelvariable Kondensatoren, die parallel geschaltet werden, um eine ausreichende Kapazität zu erzielen.;
3. Die Platine verwendet eine doppelseitige Leiterplattenschaltung, das Platinensubstrat besteht aus Glasfasermaterial mit einer gemessenen Dicke von etwa 1,5-1,6 mm.. Die Lötpads sind mit Zinn besprüht und können direkt ohne Polieren gelötet werden.;
4. Dieses Produkt hat bisher n Änderungen und Verbesserungen erfahren (hauptsächlich die Verdrahtung der Platine modifizieren und den Stromkreis unverändert lassen), und wird immer noch kontinuierlich verbessert. Normalerweise führen geringfügige, nicht wesentliche Änderungen, wie z. B. leichte Verschiebung von Bauteilpositionen oder Anpassungen der Verkabelung, weder zu einer Änderung der Versionsnummer noch zu einer erneuten Fotografie und einem erneuten Hochladen.. Hiermit wird erklärt;
5. Das Handbuch enthält Schaltpläne und Leiterplattenlayouts sowie Debugging-Methoden und Erfahrungen unter Amateur-Bedingungen.. Wenn weitere Informationen und professionelle Debugging-Methoden benötigt werden, können Käufer relevante Fachbücher online herunterladen oder darauf verweisen.; Hauptsächlich aufgrund von Änderungen der Bauteilpositionen bleibt die Schaltungsstruktur unverändert.
6. Der Sender ist mit einem 3,5-mm-Kopfhörersignal-Kabel ausgestattet, das keine Batterie enthält.
Nutzungseffekt: Dieser Sender funktioniert innerhalb einer effektiven Reichweite sehr gut. (0,5 bis 1 Meter), mit hoher Klangtreue. Besonders in Verbindung mit einem Direktübertragungsradio (wie 636 und 68-1 Einrohreinhaiten) und dynamische Kopfhörer mit hoher Impedanz ist die Klangqualität nicht wesentlich anders als die eines direkt abspielenden Players.
Anleitung:
1. Ein externes 6V DC Netzteil einstecken (innen positiv und außen negativ) in die CZ1-Buchse auf der Platine, oder stecken Sie den Stecker des 6V-Akkupacks in die Batterieschnittstelle, achten Sie dabei darauf, die Plus- und Minuspolen nicht zu verwechseln.
2. Stecken Sie das Signalkabel in die CZ2-Buchse auf der Platine und verbinden Sie es mit der Modulationssignalquelle.. Die Signalquelle kann ein Mobiltelefon, ein Player usw. sein.. Es wird empfohlen, einen Player zu verwenden, da Mobiltelefone starke Störungen bei Mittelwellenradios verursachen.
3. Drehen Sie den Potentiometerknopf, um das Gerät einzuschalten. Dies hat eine ähnliche Funktion wie der Lautstärkeregler bei einem Radio.
4. Schalten Sie das Radio ein und suchen Sie nach dem Signal des Senders, um zuzuhören.. Sie können auch umgekehrt vorgehen, indem Sie die Radioempfangsfrequenz auf eine Position ohne Radiosender einstellen und dann den Senderregler drehen, um die Sendefrequenz zu ändern, bis das Radio das Signal vom Sender wiedergibt.
Nutzungsbeschränkungen:
1. Dieses Produkt hat nur eine gute Wirkung im Desktop-Bereich. Wenn das Radio zu weit vom Sender entfernt ist (mehr als 1 Meter), Der Effekt wird sich erheblich verschlechtern, was sich als geringe Lautstärke und verschlechtertes Signal-Rausch-Verhältnis äußert.;
2. Die Erhöhung der Versorgungsspannung kann die Wellenformamplitude erheblich steigern, aber die tatsächlich nutzbare Übertragungsdistanz ändert sich nicht wesentlich.;
3. Das Potentiometer des Senders steuert den Modulationsgrad.. Wenn die Modulation zu groß ist, führt dies zu Verzerrungen bei der Funkdemodulation und auch die Wellenform des Senders selbst wird sich verschlechtern.. Die korrekte Anwendung besteht darin, nach mehrmaliger Benutzung eine geeignete Position zusammenzufassen, damit der Modulationsgrad so groß wie möglich und die Klangqualität so gut wie möglich gewährleistet werden kann.. Stellen Sie es bei jeder Benutzung in diese Position und verwenden Sie es nicht als Lautstärkeregler für das Radio, um ihn häufig zu verstellen.
Vorsichtsmaßnahmen bei der Verwendung:
1. Aufgrund der Asymmetrie zwischen den beiden Seiten der Leiterplatte (besonders das Einzelpaneel), Es kann zu leichten natürlichen Biegungen kommen, die die normale Nutzung nicht beeinträchtigen.. Auf der Grundfläche und der Kupferfolienoberfläche des Boards können sich einige Kratzer, Staub und Waschspuren befinden.;
2. Aufgrund der Tatsache, dass Leiterplattenhersteller hauptsächlich Mehrlagenplatinen produzieren (doppelseitige Platinen und Mehrlagenplatinen), Sie sind mit den Eigenschaften von Amateur-DIY-Einzelplatten nicht vertraut und behandeln Einzelplatten oft als Mehrschichtplatten, indem sie die Lochwände metallisieren.. Im Allgemeinen erfordert ein einzelnes Panel keine metallisierten Lochwände, aber wenn metallisierte Lochwände vorhanden sind, ist dies kein kritischer Fehler und hat keine Auswirkungen auf den normalen Betrieb des Stromkreises.. Beim Löten von Bauteilen ist jedoch eine höhere Lötleistung erforderlich und die Löttemperatur muss erhöht werden.;
3. Die Kupferfolie der Leiterplatte ist mit Klebstoff auf das Substrat geklebt.. Langes, wiederholtes oder mehrfaches Löten kann dazu führen, dass sich die Kupferschicht ablöst.;
4. Einige der organischen Dünnschicht-Drehkondensatoren sind schon lange auf Lager, mit einer grauen Schicht auf dem äußeren Gehäuse und oxidierten Anschlüssen.. Eine leichte Behandlung ist ausreichend und beeinträchtigt ihre Verwendung nicht.;
5. Keramikkondensatoren Standardqualität (wie Y5V) weisen einen großen Fehler auf, mit einem Nennfehler von bis zu +80 % -20 %. Sie haben eine schlechte Temperaturbeständigkeit und eignen sich für Anwendungen mit geringen Anforderungen wie Filtration und Kopplung.;
6. Die magnetische Antennenstange ist leicht verbogen, und je größer die Größe ist, desto deutlicher ist es, aber dies hat keine Auswirkungen auf die Leistung.. Die Textur des magnetischen Antennenstabs ist sehr spröde und er bricht bei einem Aufprall.
