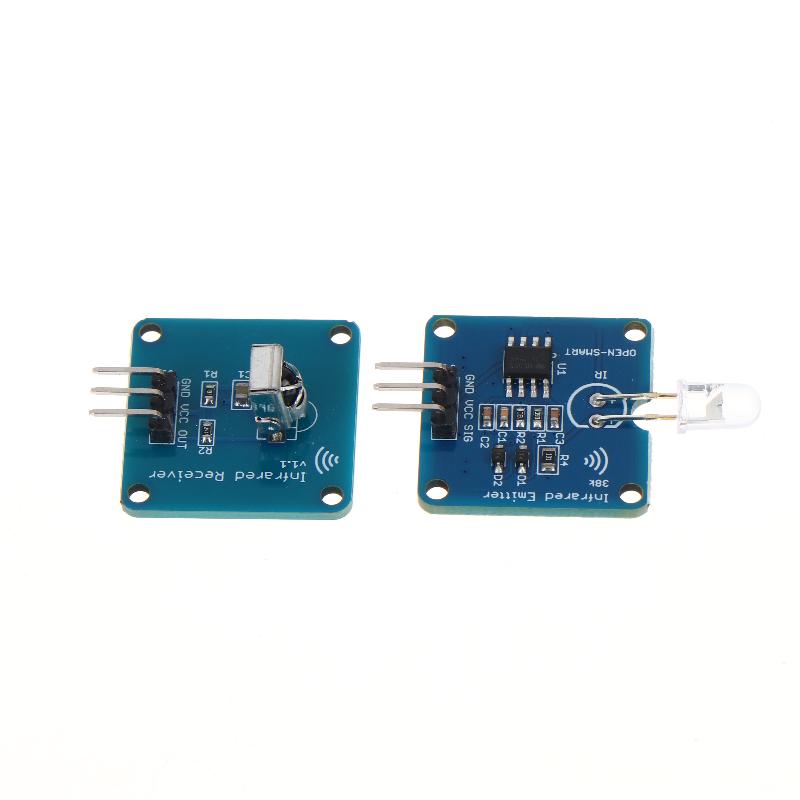

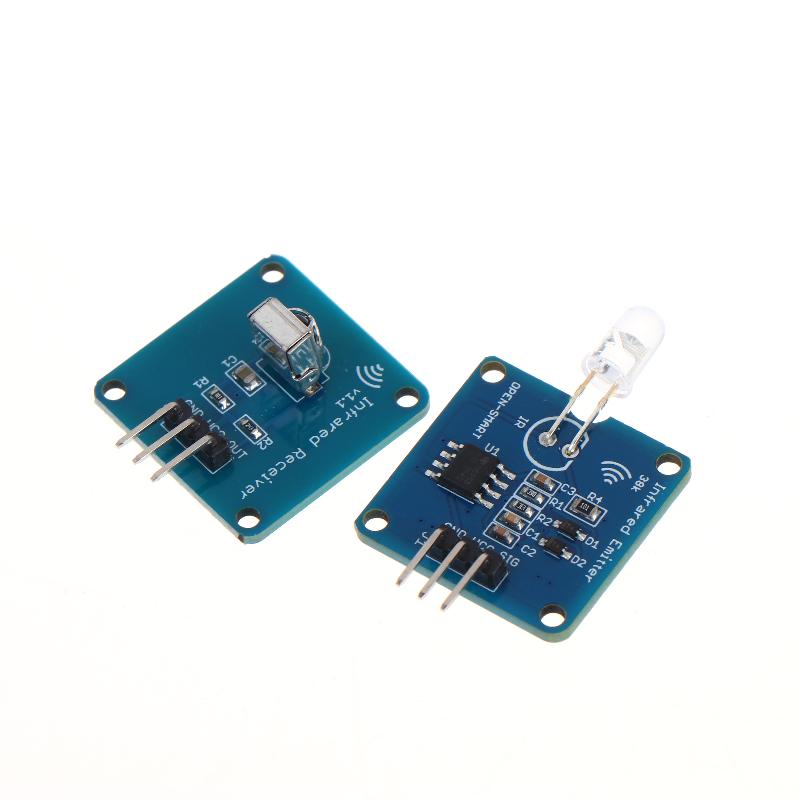

Infrarot-Transceiver-Kit Infrarot-Sender IR-Emitter mit 38 kHz Träger + IR-Empfängermodul Infrarot-Empfänger

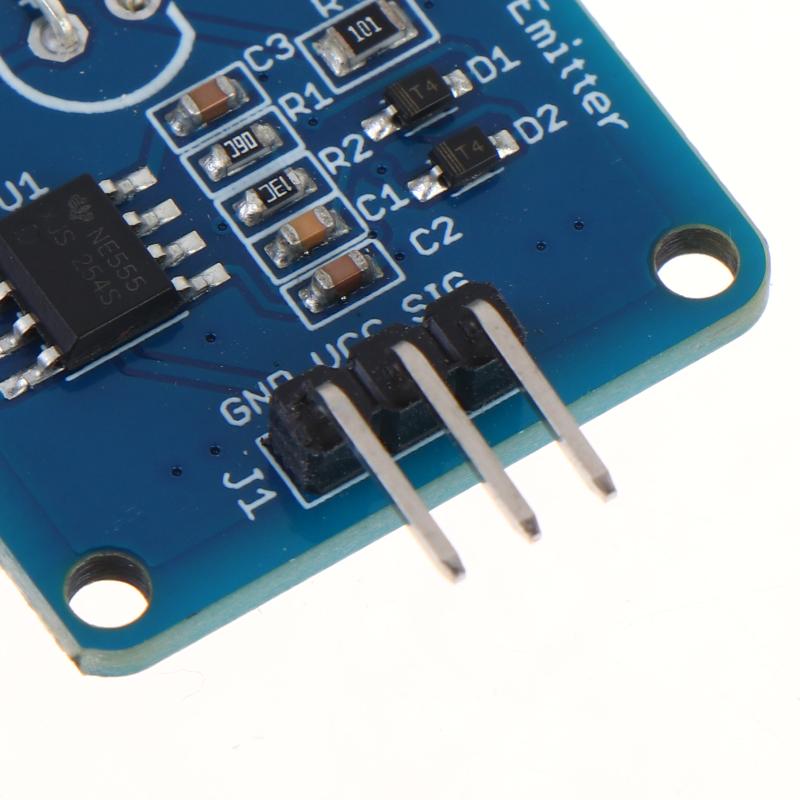

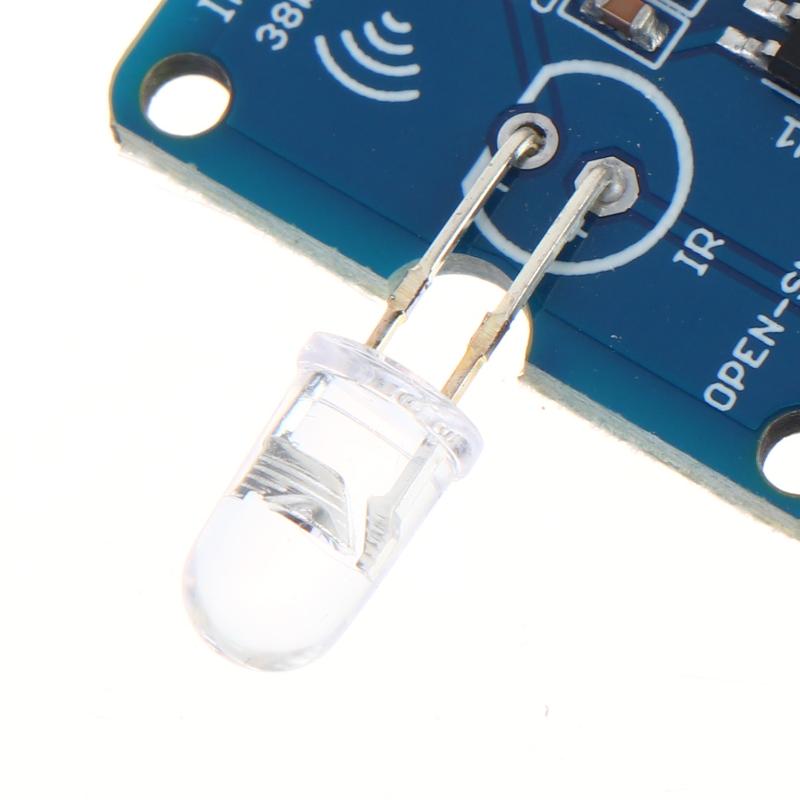

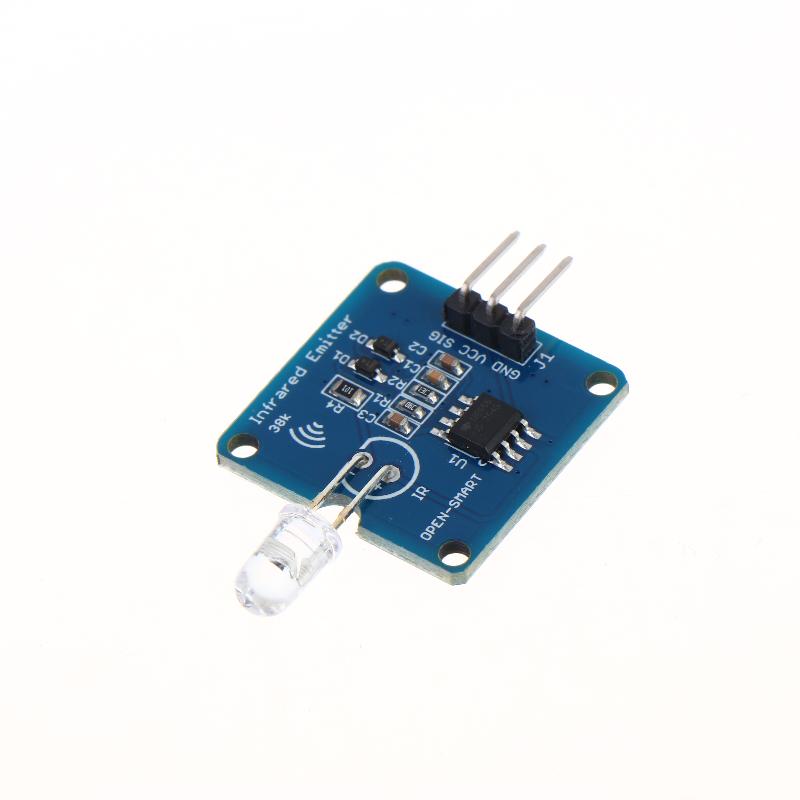

Hinweis: Dieses Set aus Infrarot-Transceiver-Kits ist gekoppelt und verwendet das Board, auf das das Protokollprogramm hochgeladen wurde. Die Fernbedienungsdistanz kann etwa 6 Meter erreichen, und wenn der Winkel des Sende- und Empfangsmoduls ausgerichtet ist, kann die Fernbedienungsdistanz bis zu 8 Meter erreichen. Der Infrarotsender (Verknüpfung) basiert auf dem NE555 Infrarotsender-Modul. 38KHz Trägerplatine, hergestellt mit dem NE555, keine PWM-Pins des MCUs, um den entsprechenden Code zu reduzieren und die Belastung des MCUs zu verringern. Wenn der SIG-Pin des Moduls hoch ist, sendet das Modul ein Infrarotsignal von 38 kHz. Wenn der SIG-Pin niedrig ist, stoppt das Modul das Senden von Infrarotsignalen. Die Verwendung ist sehr einfach, sodass auch Artikel mit Single-Chip-Infrarot-Fernsteuerung leicht hergestellt werden können. Besonderheit: Infrarot-Empfänger (Verknüpfung) Modul: Dies ist ein Infrarot-Empfangsmodul, das auf einem integrierten Infrarot-Empfangskopf basiert. Es kann das modulierte Infrarotsignal von 38 kHz empfangen, das vom IR-Sender-Modul gesendet wird, und es in ein Logikpegel demodulieren. Wenn es das modulierte Infrarotsignal empfängt, gibt es einen negativen Puls aus und kehrt zum Normalzustand zurück. (Hochlage). Das Infrarot-Empfangsmodul und das Sendermodul können die Infrarot-Fernbedienung mit dem Codec-Programm vervollständigen. Spezifikationen: Material: Metall Farbe: Wie im Bild gezeigt Betriebsspannung: 3,0 - 5,5 VDC Betriebsstrom: 2mA (max) Empfangswinkel: 90 Grad Betriebsspannung: 4,5 - 5,5 VDC Betriebsstrom: 50mA (max) Abstrahlwinkel: 45 Grad SIG Pinstrom: Hoher Lelel 0,4 mA (max), niedriger Pegel 1,4 mA (max) Sie können die Richtung des Startrohrs manuell an die tatsächlichen Anwendungsanforderungen anpassen Großartig für Infrarot-Fernbedienungsprojekte Paketliste:1 Stück Hinweis: 1. Bitte beachten Sie, dass das Foto nicht die tatsächliche Größe zeigt. Einzelheiten zur Größe finden Sie in der Beschreibung. 2. Bitte berücksichtigen Sie Unterschiede aufgrund manueller Messung. 3. Aufgrund unterschiedlicher Monitoreinstellungen kann es sein, dass die Abbildung nicht die tatsächliche Farbe des Artikels widerspiegelt. Der Händler garantiert, dass seine Produkte allen geltenden Gesetzen entsprechen und nur angeboten werden, wenn sie den Richtlinien von Joom und den EU-Produktsicherheits- und Compliance-Gesetzen entsprechen.
