Die doppelseitige Prototypen-DIY-Universal-Leiterplatte PCB-Platine (Lochrasterplatinen) ist eine vielseitige und unverzichtbare Komponente für elektronische DIY-Enthusiasten, Ingenieure und Studenten, entwickelt für Prototyping, Schaltungstests und die Entwicklung kleiner elektronischer Projekte.. Mit mehreren Größenoptionen und beidseitigem Design bietet es eine flexible und zuverlässige Plattform, um Schaltungsdesigns in praktische Prototypen zu verwandeln.

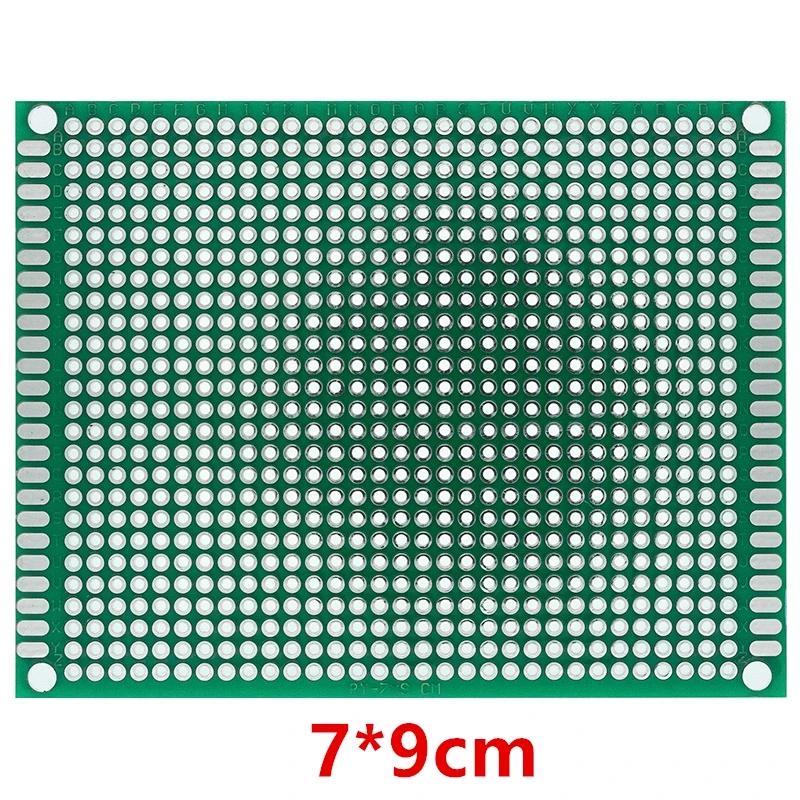

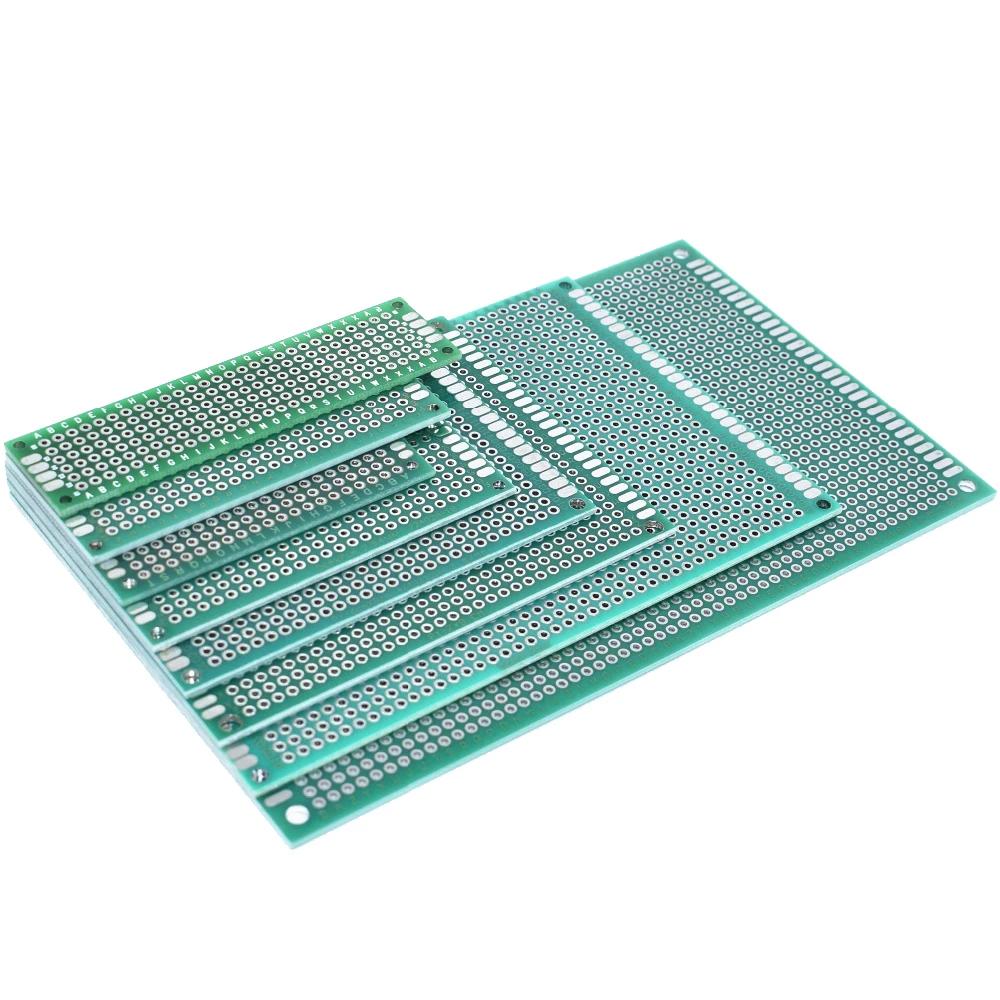

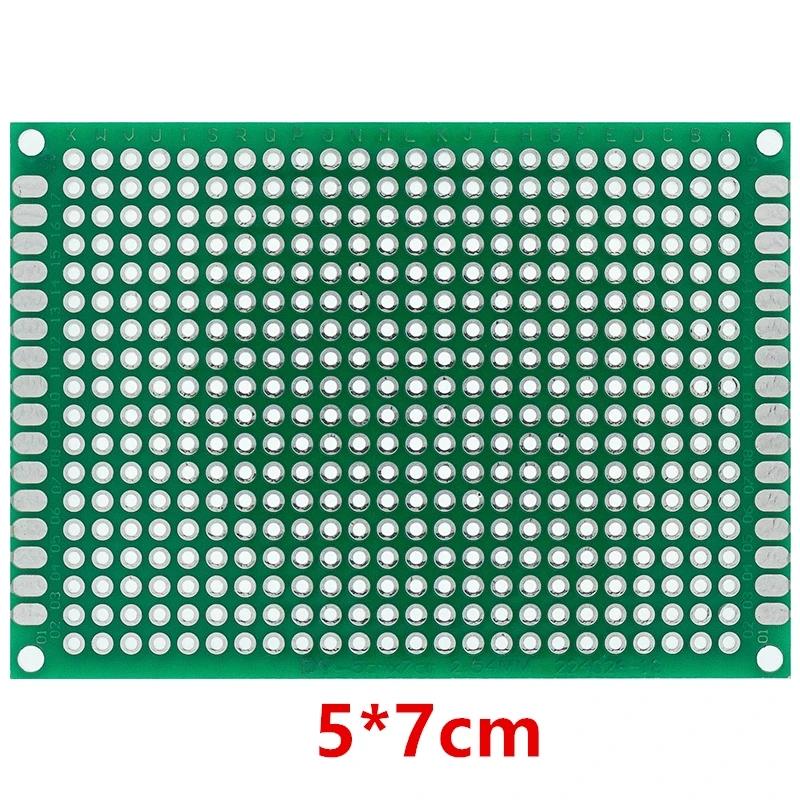

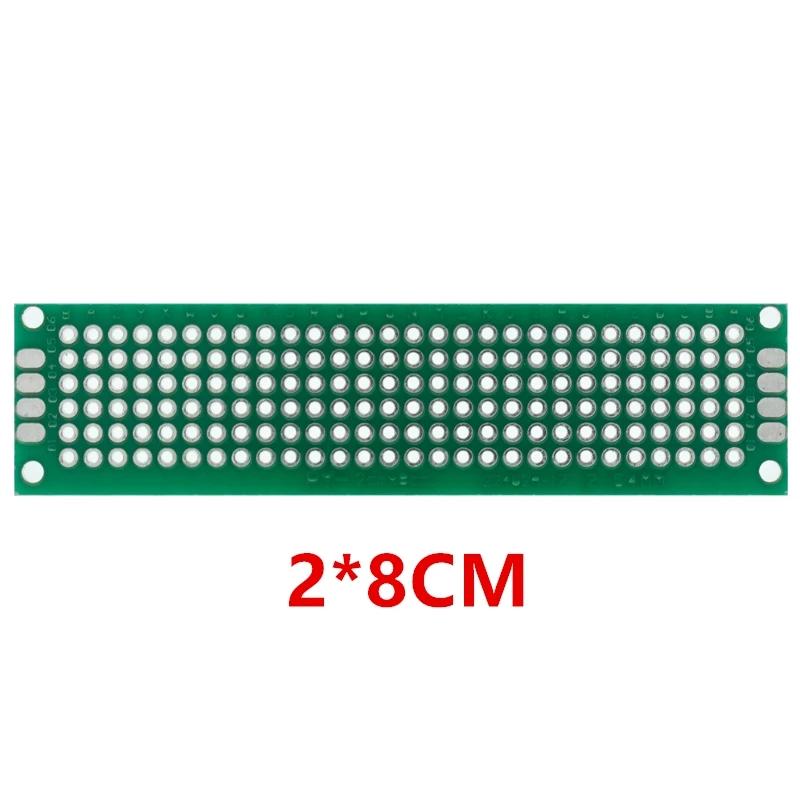

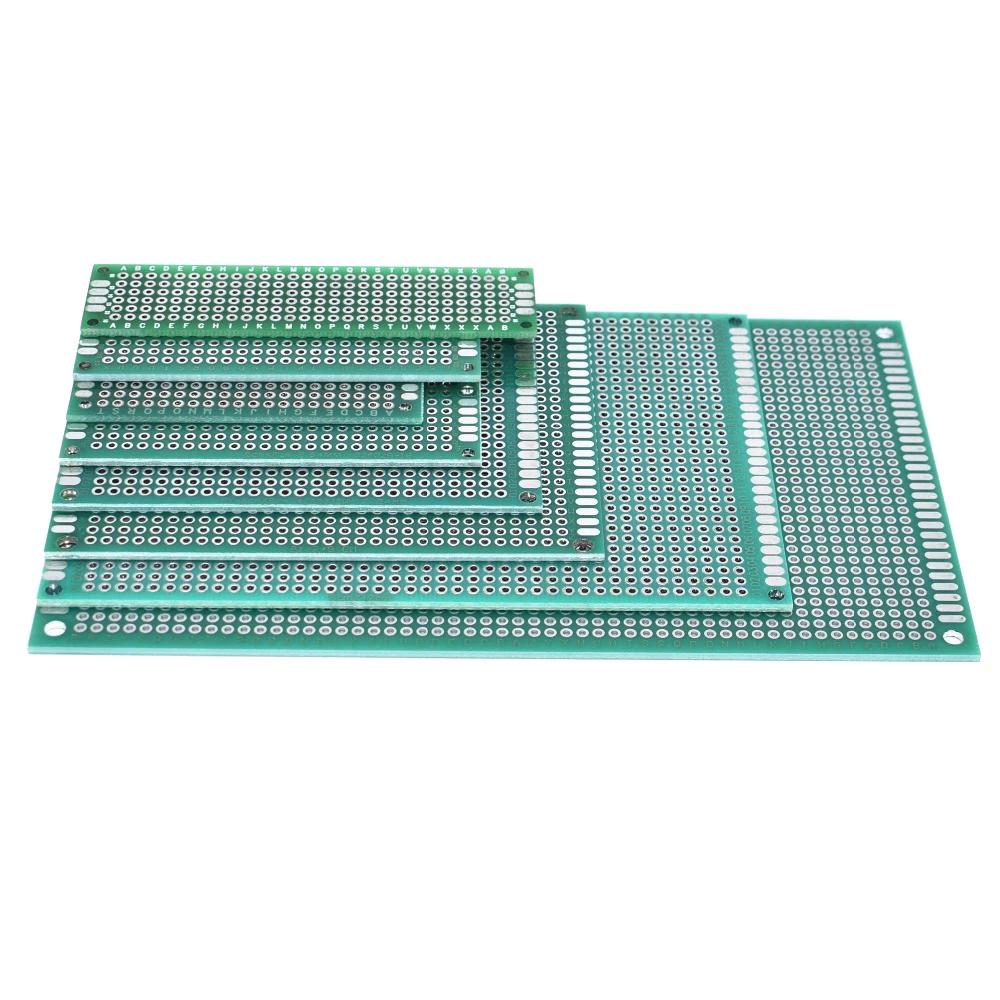

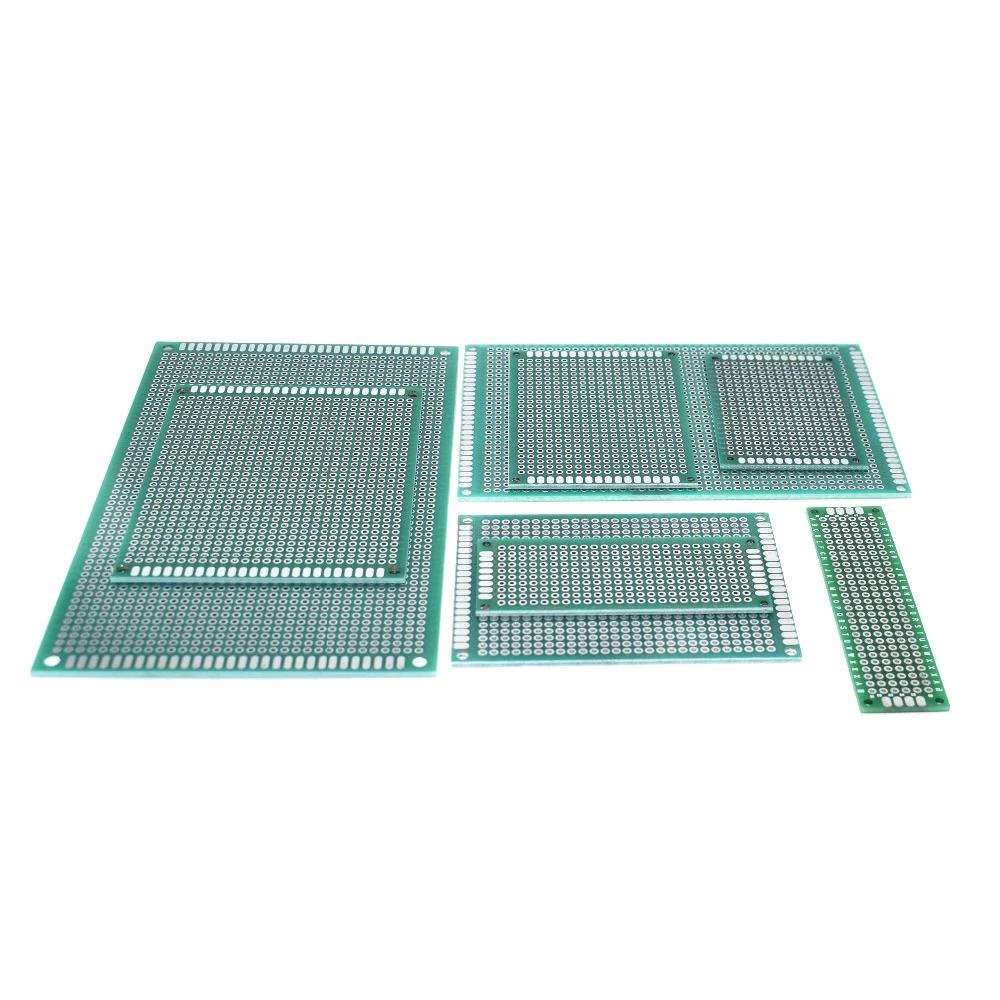

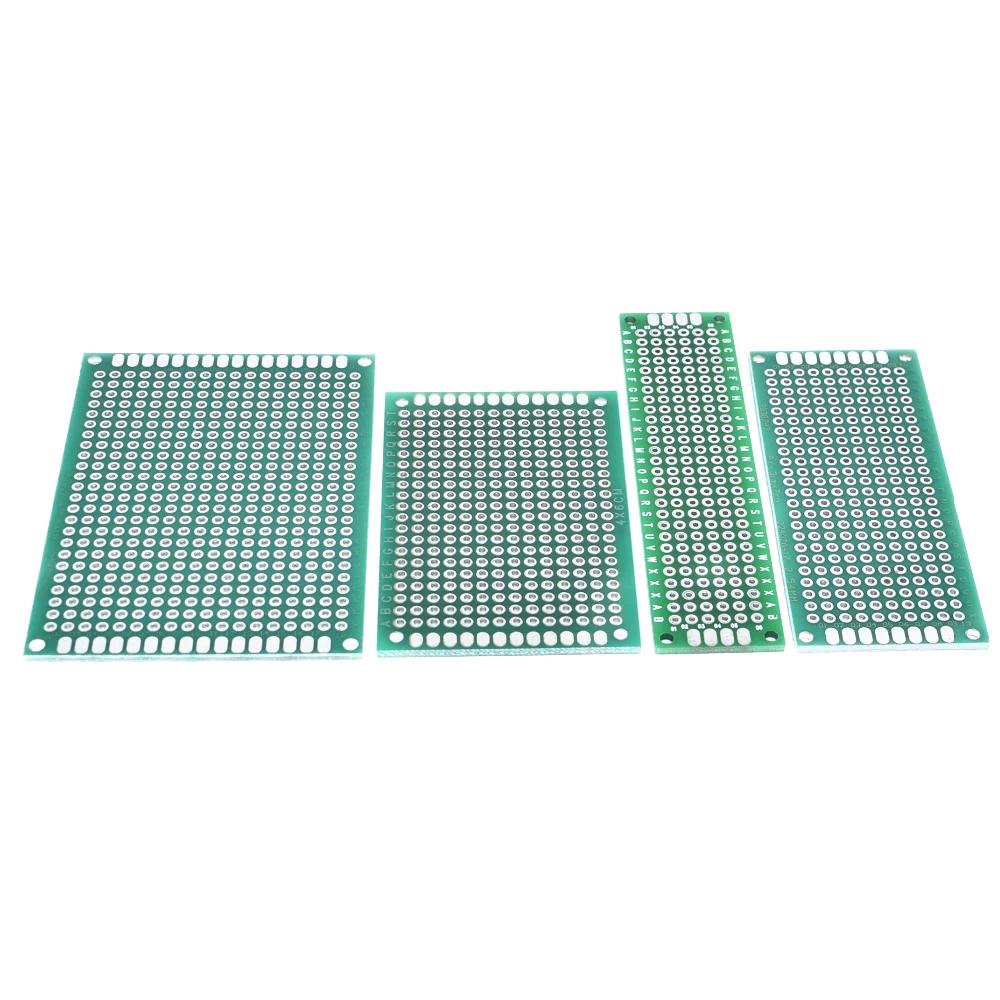

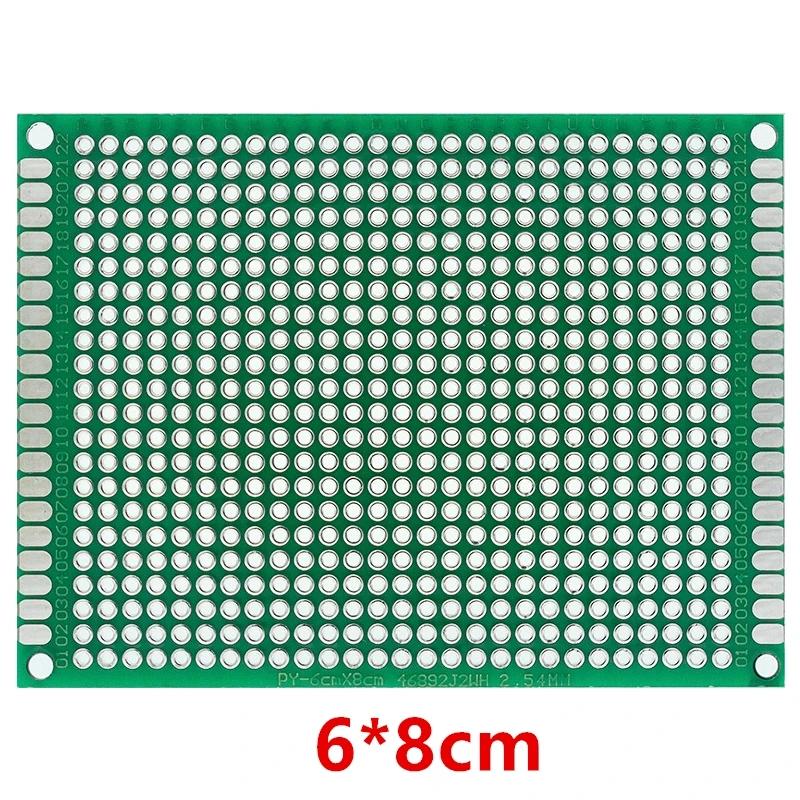

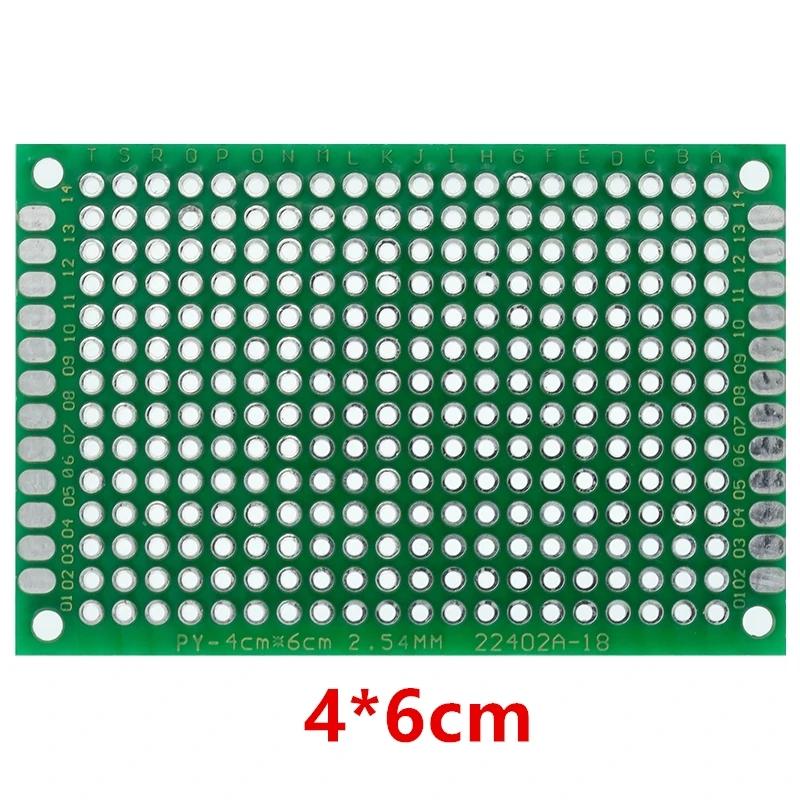

Diese universelle Lochrasterplatine bietet eine Vielzahl gängiger Größen, um unterschiedliche Projektanforderungen zu erfüllen, darunter 7x9cm, 6x8cm, 5x7cm, 4x6cm (4 * 6cm), 3x7cm (3 * 7cm), und 2x8cm (2 * 8cm). Diese vielfältigen Größenoptionen machen es sowohl für kleine als auch für mittelgroße Elektronikprojekte geeignet, von einfachen Sensor-Schaltungen bis hin zu komplexen DIY-Geräten, und ermöglichen es den Benutzern, die am besten geeignete Größe gemäß ihren Designanforderungen zu wählen und Materialverschwendung zu vermeiden.
Mit einem doppelseitigen Design bietet die Leiterplatte doppelt so viel Verdrahtungsfläche wie einseitige Prototypenplatinen, was komplexere Schaltungslayouts ermöglicht und die Notwendigkeit von Jumper-Drähten reduziert.. Beide Seiten der Platine sind mit Kupferpads vorbeschichtet, die gleichmäßig verteilt und gut lötbar sind, was stabile elektrische Verbindungen zwischen Bauteilen wie Widerständen, Kondensatoren, Dioden und Mikrocontrollern gewährleistet.
Als universelle Prototypenplatine ist sie mit allen gängigen elektronischen Bauteilen kompatibel und eignet sich ideal für DIY-Projekte, elektronische Experimente, Schaltungsdebugging und Prototypenverifizierung.. Die Platine besteht aus hochwertigem Leiterplattenmaterial, das eine gute Isolation, Hitzebeständigkeit und Haltbarkeit aufweist und auch bei Langzeitnutzung und wiederholtem Löten eine stabile Leistung gewährleistet.
Die Platine ist für eine einfache Handhabung konzipiert und erfordert keine komplexe Bearbeitung – Benutzer können Komponenten direkt auf die Kupferpads löten, Schaltungspfade zeichnen und ihre Designs schnell testen.. Es ist perfekt für Anfänger, um Lötkenntnisse zu üben, und für Profis, um neue Schaltungsdesigns effizient zu entwickeln und zu testen.. Die glatte Oberfläche und das übersichtliche Layout der Lötpads vereinfachen das Löten und Verdrahten und reduzieren das Risiko von Kurzschlüssen und Verbindungsfehlern.
Weit verbreitet in elektronischen DIY-Projekten, Schulversuchen, F&E-Prototyping und Kleinserienfertigung, vereint dieses doppelseitige Prototypen-Leiterplattenboard Vielseitigkeit, Haltbarkeit und Komfort.. Seine vielfältigen Größenoptionen, das beidseitige Design und die universelle Kompatibilität machen es zu einer kostengünstigen Wahl für jeden, der seine elektronischen Schaltungsideen zum Leben erwecken möchte.
